Thí nghiệm đo chiều dày vật liệu (Tôn, thép hình, bê tông, nhựa, kính…)

Quy trình đo chiều dày vật liệu (kim loại, bê tông, nhựa, kính…) có thể thực hiện bằng nhiều phương pháp khác nhau tùy điều kiện thực tế. Dưới đây là quy trình chuẩn, áp dụng phổ biến trong xây dựng và cơ khí:

1. Xác định phương pháp đo

Tùy theo vật liệu và yêu cầu:

• Đo trực tiếp (cơ khí):

  • Thước cặp, panme

  • Áp dụng khi tiếp cận được hai mặt

• Đo không phá hủy:

  • Siêu âm (ultrasonic thickness gauge)

  • Từ tính (đối với kim loại)

  • Dùng khi chỉ tiếp cận được một mặt

• Đo phá hủy:

  • Cắt mẫu đo trực tiếp

  • Dùng khi cần độ chính xác cao

2. Chuẩn bị thiết bị

• Lựa chọn thiết bị phù hợp:

  • Panme (độ chính xác cao)

  • Thước cặp

  • Máy đo siêu âm

• Kiểm tra:

  • Tình trạng thiết bị

  • Pin (nếu dùng điện tử)

• Chuẩn bị mẫu chuẩn để hiệu chuẩn

3. Hiệu chuẩn thiết bị

• Với thiết bị cơ khí:

  • Kiểm tra điểm “0”

• Với máy siêu âm:

  • Cài đặt vận tốc truyền sóng theo vật liệu

  • Hiệu chuẩn bằng mẫu chuẩn có chiều dày biết trước

4. Chuẩn bị bề mặt đo

• Làm sạch:

  • Bụi, dầu mỡ, gỉ sét

• Với siêu âm:

  • Bôi gel tiếp âm (couplant)

• Bề mặt phải:

  • Tương đối phẳng

  • Không quá nhám

5. Tiến hành đo

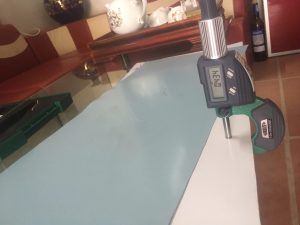

a. Đo bằng thước cặp/panme

• Kẹp nhẹ nhàng vào vật liệu

• Đảm bảo vuông góc

• Đọc giá trị chính xác

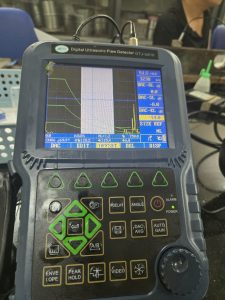

b. Đo bằng siêu âm

• Đặt đầu dò vuông góc

• Giữ ổn định

• Đọc kết quả hiển thị

Nguyên tắc chung

• Đo tại nhiều điểm:

  • Ít nhất 3–10 điểm tùy kích thước

• Phân bố đều trên bề mặt

• Tránh:

  • Mép cạnh

  • Khu vực biến dạng

6. Ghi nhận và xử lý số liệu

• Ghi lại từng giá trị đo

• Tính:

  • Giá trị trung bình

  • Giá trị lớn nhất/nhỏ nhất

• So sánh với:

  • Bản vẽ thiết kế

  • Tiêu chuẩn kỹ thuật

7. Lập biên bản/báo cáo

Bao gồm:

• Tên vật liệu/cấu kiện

• Phương pháp đo

• Thiết bị sử dụng (model, số hiệu)

• Kết quả đo

• Điều kiện đo

• Kết luận (đạt/không đạt)

8. Tiêu chuẩn tham khảo

• TCVN, ASTM, ISO tùy loại vật liệu

• Ví dụ:

  • ASTM E797 (đo siêu âm)

  • ISO 16809 (đo chiều dày bằng siêu âm)

9. Lưu ý quan trọng

• Không dùng lực quá lớn khi đo cơ khí → gây sai số

• Với siêu âm:

  • Sai số do vận tốc vật liệu không chính xác

• Tránh đo khi:

  • Nhiệt độ quá cao

  • Bề mặt quá gồ ghề
